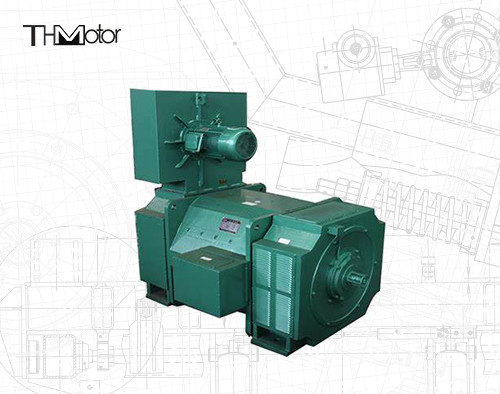

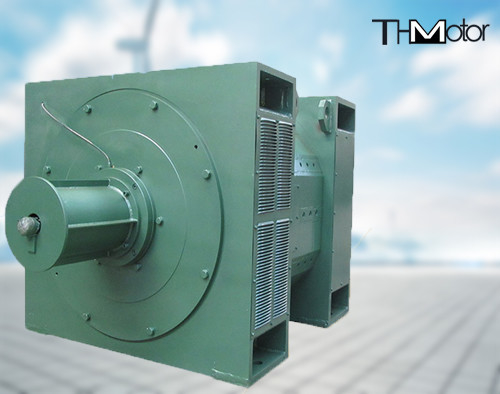

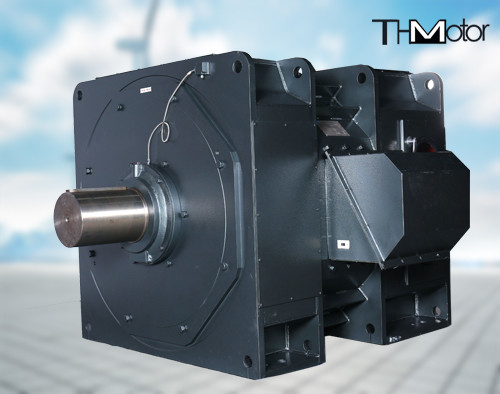

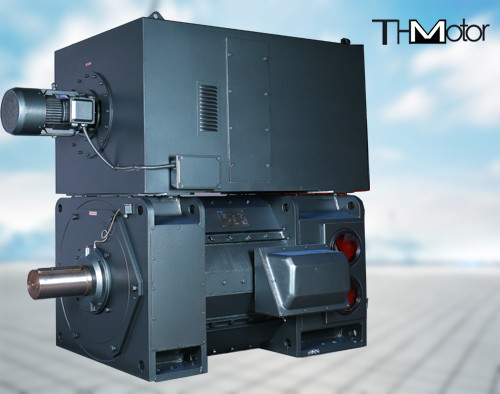

Z Serisi Orta Yüksek Voltajlı DC Motor 1600KW IP23 IP44



I. Genel Bakış
Bu motor serisinin çerçevesi, 315-560 mm arasında değişen altı merkez yüksekliğine sahiptir.
Performansı,Bu motor serisinin kurulum boyutlarının ve teknik gereksinimlerinin genel hatları ulusal standartlara (GB) ve Uluslararası Elektroteknik Komisyonu (IEC) standartlarına uygun.

2Kullanım koşulları
1Bu motor serisi, nispeten sert çevresel koşullardaki durumlarda kurulabilir.Ama motorun içini temiz tutmak için doğru soğutma yöntemi ve koruma düzeyi seçilmelidir.
2Bu serinin motorlarının soğutma havası, motorun yalıtım ve komütasyon performansına zarar verebilecek asitler, alkaliler ve diğer gazları içermemelidir.

3Bu motor serisi kuru gemilerde ve nemli tropikal bölgelerde kullanılırsa ve çalışma ortamında tuzlu sis ve nem varsa, ayrı bir anlaşma yapılmalıdır.

4Bu motor serisinin nominal gücü, yüksekliğin 1000 metreyi geçmemesi ve çevresel hava neminin 40 °C'yi geçmemesi şartına dayanır.

5Bu motor serisinin güç kaynağı statik düzleyici güç kaynağı veya DC jeneratör güç kaynağını benimser.

6Motor statik düzleyici güç kaynağı ile çalıştırıldığında, düzleticinin darbe sayısı 6'dan az olmamalıdır.ve güç kaynağının en yüksek dalgalanma faktörü, nominal baz vites altında %10'u geçmemelidir., nominal voltaj ve nominal yük akımı.
Ürün performansı
1Bu serinin motorları sürekli çalışma moduna (S1) sahiptir.
2Bu motor serisinin beş standart nominal voltajı vardır: 220V, 330V, 440V, 550V, 660V ve sipariş verirken müzakere edilmesi gereken diğer voltajlar da elde edilebilir.
3Bu motor serisinin temel uyarma modu ayrı uyarmadır.İki grup seri olarak bağlandığında, uyarma voltajı 220V'dir ve paralel olarak bağlandıklarında uyarma voltajı 110V'dir. Diğer uyarma voltaj seviyeleri sipariş ederken sipariş edilebilir.
Bu motor serisi zorla uyarılmaya izin verir ve zorla uyarılma voltajı 500V'yi geçmemelidir.Harekete geçirme akımı, nominal harekete geçirme akımını anlık olarak hafifçe aştırabilir., ancak heyecan akımı dengelenince, aşmamalıdır.



Z Serisi Orta DC Motor
Adlık güç 55kw - 1600KW
Adlık voltaj: Normal 400V, 440V, 660V
Hız: 320RPM/410RPM/620RPM/1200RPM
Koruma sınıfı: IP23/IP44
İzolasyon sınıfı: F
Çalışma sistemi: S1
Ambalaj türü: yurtdışında fümigasyon için kamış kutu/ahşap kutu
