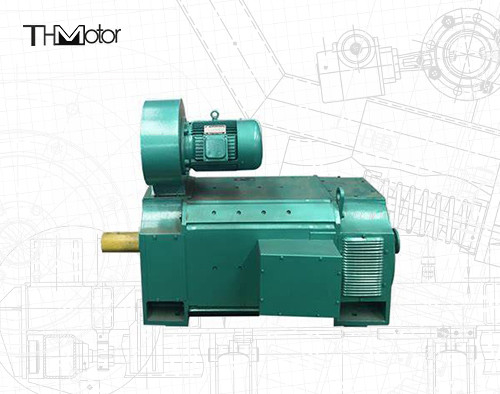

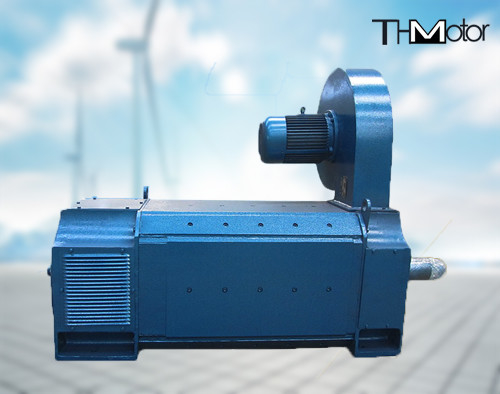

ZSN4 DC Motor Sürücü Çimento Döner Fırın DC Motor IC37 IC81W





1Özellikleri ve kullanımları:
ZSN4 serisi DC motoru, fabrikamız tarafından Z4 DC motoru temelinde ve çimento fabrikasındaki döner fırının ana sürücüsünün çalışma koşullarına göre geliştirilen yeni bir üründür.
Bu motor serisi, yüksek alan kullanımı ile çokgen bir yapıyı benimser.düzleyici güç kaynağı için uygun ve titreşimli akım ve hızlı akım değişikliğinin çalışma koşullarına dayanabilen (yük değişikliği)Motorun yalıtım derecesi F'dir ve istikrarlı yalıtım performansı ve iyi ısı dağılımını sağlamak için güvenilir yalıtım yapısı ve pervane süreci benimsenmiştir.Çimento fırının özel çalışma koşullarına göre, motorun başlangıç torkunun nominal torktan 2.5 katına ulaşması için tasarlanmış ve üretilmiştir.Büyük tozlu sert ortamlarda motorun güvenli ve güvenilir çalışmasını sağlamak için kanal havalandırması soğutma yöntemi benimsenmiştir..
Bu motor serisinin dış montaj boyutları, iki alt köşe deliği arasındaki eksen boyutu "B" hariç, IEC72 uluslararası standardına uygun.
Motor performansı:
1Motor aşağıdaki kullanım koşullarında çalışmak üzere ayarlanmalıdır:
1.1Yükseklik 1000 metreyi geçmemelidir.
1.2Motorun içine giren soğutma ortamının sıcaklığı 40°C'yi geçmemelidir.
1.3Motor sürekli görev sisteminde (S1).
1.4Motor armatür devre ve uyarı statik güç kaynağı tarafından güçlendirilir ve aynı zamanda DC jeneratör seti tarafından güçlendirilebilir.
1.5Kanal havalandırma ve soğutma ile motor için, hava hacmi ve hava basıncı aşağıdaki tablodaki gereksinimleri karşılamalıdır.ve hava girişi motorun komutatör olmayan tarafındaki uç kapağında.
Çerçeve boyutu Hava hacmi (m3/h) Statik basınç (Pa)
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600

2Motor yalıtım sınıfı F sınıfıdır.
3Motor armatürünün nominal voltajı 440V'dir ve 400V, 220V veya diğer voltajlar da kullanıcı gereksinimlerine göre elde edilebilir: düşük armatür voltajı sabit tork hız düzenlemesidir,Sürekli armatür akımı koşulunda, motorun asgari hızı 20r/mm'ye ulaşabilir, bu zamanda nominal tork hala korunabilir ve hız istikrarlıdır.
4Motorun nominal uyarma voltajı 180V'dir ve diğer uyarma voltajları da elde edilebilir.heyecan devresini keserken, bir serbest bırakma direnci, kendi kendine üretilen potansiyeli önlemek için uyarılma sargısının her iki ucuna paralel olarak bağlanmalıdır.Değeri heyecan sargısının soğuk direnci değerinin yaklaşık 7 katıdırEğer uyarma voltajı 320 ~ 370V ise, değeri yaklaşık 5 kattır.
5Teknik veri sayfasındaki verimlilik değeri, nominal güçte, nominal gerilimde ve nominal hızda verimliliktir, heyecan kaybını içerir.ancak havalandırma cihazının gerektirdiği gücü içermez.
6ZSN4-225 motoru tazminat sargılarına sahip değil, seri heyecan sargılarına sahiptir.
7Motor, topraklama işareti olan bir terminalle donatılmıştır.
8Bu motor serisinin performansı ulusal standartların gereksinimlerine uygun GB755-87; JB6316-92; IEC34-1.

İsimlendirilmiş güç: 40kw - 355KW
Adlık voltaj: Normal 220V, 400V, 440V, 660V
Hız: 750RPM/1000RPM/1500RPM
Koruma sınıfı: IP21S
Soğutma yöntemi: IC01/IC06/IC17/IC37
İzolasyon sınıfı: F
