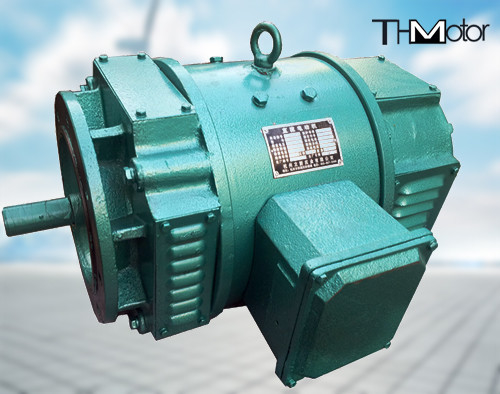

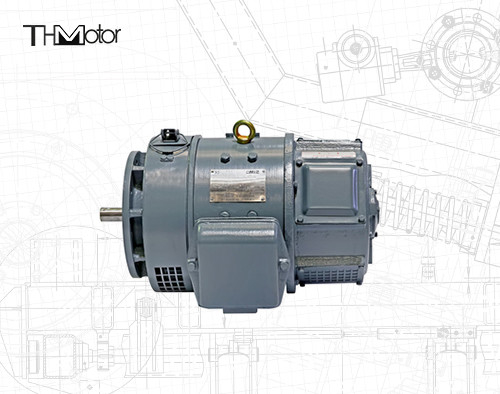

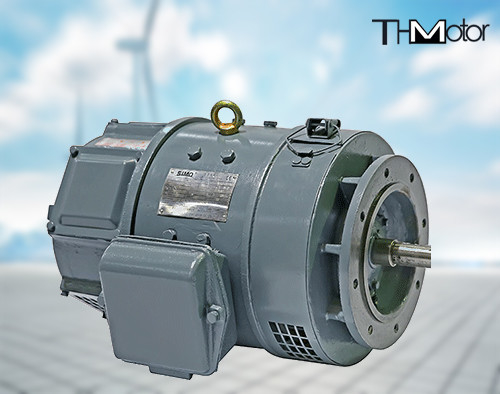

Z2 Serisi Küçük DC Motorlar

Ürün genel bakışı

I. Genel Bakış
1Z2 serisi küçük DC motorları, Çin Halk Cumhuriyeti Makine Endüstrisi Bakanlığı JB1104-68 tarafından verilen küçük DC motorlarının standart serisidir.Güvenilir performans ve düşük fiyat avantajlarına sahiptir, ve hala baskı ve boyama makinelerinde, ambalaj makinelerinde, plastik makinelerinde ve diğer endüstrilerde yaygın olarak kullanılmaktadır.

2. Z2 serisi küçük DC motorları 11 çerçeve boyutuna ayrılır ve her çerçeve boyutu iki çekirdek uzunluğuna sahiptir.Normal çalışma ortamı için uygunMotor genel iletim için kullanılır, jeneratör genel DC güç kaynağı olarak kullanılır ve voltaj düzenleyici jeneratör bir pil paketi olarak kullanılır.

3- Heyecan modu: Motor, küçük miktarda sabit sargılarla şunt veya diğer bir heyecanla çalışır.
Generatör karmaşık bir uyarı veya diğer bir uyarı manyetiktir (sayılı voltajı 230 volt olan jeneratör);Voltaj düzenleyici jeneratör paralel uyarı manyetik (seris uyarı sargısı olmadan).
Motorun diğer uyarma manyetik voltajı 110 volt veya 220 volttan oluşur.
Motorun nominal voltajı 110 volt ve sadece 110 voltluk ayrı bir uyarılmış voltaj vardır.

4Motor V kemeri, spor vitesi veya elastik birleştirme ile çalıştırılabilir ve motor rulmanı eksenel itiş için kullanılmamaktadır.

5. Z2 serisi motorlar, nemli tropikal alanlarda kullanım gereksinimlerine göre kullanılmak üzere nem, küf ve duman geçirmez özelliklere sahip nemli tropikal (TH) DC motorlara dönüştürülebilir.Ayrı ayrı kararlaştırılması gerekenler.
Z2 serisi 2-11# ayrıca ZYS-A takometrinin türevi mekanizması haline getirilebilir.

6Z2 serisi motorların temel serisi kendi kendine havalandırılan motorlardır.Dönüşüm hızının azalmasıyla birlikte tork düşer..

7. Z2 serisi 6-11 motorları da dış bir üfleyici yapı tipine yapılabilir ve üfleyici, şaft uzatma ucunun uç kapağının üzerine monte edilir.

8. Z2 serisi motorlar, genel endüstriyel kullanım için küçük DC motorlardır. Motorlar, sabit güç hız düzenleme aralığı 2'den fazla olmayan elektrikli tahrik için uygundur:1 ve 1'den fazla aşırı yük kapasitesi.5 kat değerli tork. Metal kesme makine aletlerinde, kağıt yapımında, boyama ve dokuma, baskı, çimento ve diğer endüstrilerde kullanılabilir. Generatör güç kaynağı olarak kullanılabilir,aydınlatma veya diğer sabit gerilimli güç kaynağı.

İkincisi, yapı ve kurulum türü
1Motor, kullanıcı gereksinimlerine göre tek yönlü dairesel bir şaft uzantısıdır.1-6 motorlar, genel bakıştaki 4. aktarım moduna göre nominal tork iletebilir, No. 7-11 çerçevesinde, komutatör ucunun ocağının uzantısı, nominal tork aktarabilen bir bağlantı ile çalıştırılır.ve bir üçgen kullanır kemer tipi spor vites sürücü sadece nominal tork% 50 aktarmak.
2Yatay motorun çıkış kutusunun konumu, şaft uzatma ucundan bakıldığında, makine tabanının sol tarafındadır.çıkış kutusunun konumu makine tabanının sağ tarafında yapılabilir, ama sipariş verirken belirtilmelidir.
3. Z2 serisi DC motorlar normal olarak ileri veya geri dönüşte çalışabilir.
4Z2 serisi jeneratörlerinin ve voltaj düzenleyici jeneratörlerin dönüş yönü, şaft uzatma ucundan saat yönüne karşı olarak kabul edilir. Kullanım gereksinimlerine göre,Aynı zamanda saat yönünde dönen jeneratörlere veya voltaj düzenleyici jeneratörlere de yapılabilir., ama sipariş verirken not edilmelidir.
5Z2 serisi jeneratörleri ve voltaj düzenleyici jeneratörler, sipariş gereksinimlerine göre Y serisi üç fazlı asinkron motorlarla eşleşen tam bir jeneratör seti olarak sağlanabilir.
6Voltaj düzenleyici jeneratörün nominal gücü ortalama voltajdaki güçtür (135 volt 110/160 volt için ve 270 volt 220/320 volt için).Voltaj ortalama voltajdan daha yüksek olduğundaGüç, voltaj ortalama voltajdan düşük olduğunda, çıkış akımı nominal akımdan büyük değildir.
7DC jeneratörü veya DC voltaj düzenleyici jeneratörü, tabanında ayakları olan yatay türden sadece bir türdür.
3. Model açıklaması
Z, "doğrudan" akış anlamına gelir, 2 ikinci ulusal nihai tasarıma, yatay çizginin ardından gelen sayının çerçeve numarasını ve demir çekirdeğinin uzunluğunu gösterir.,Ve 2 uzun demir çekirdeği temsil eder.
4Ürün performansı
1Temel seri DC motorların armatür voltajı 1110V'dir; iki tür 220V vardır ve nominal hız 3000r/min, 1500r/min, 1000r/min, 750r/min ve 600r/min'dir.
2Temel seri DC jeneratörlerinin nominal voltajı 115V ve 230V'dir ve nominal hız 2850r/min, 1450r/min; nfn960r/min, toplam 3 türdür.
3Temel seri DC jeneratörlerinin nominal voltajı 110V/160V ve 220V/320V ve nominal hızı 2850r/min ve 1450r/min'dir.
4Yukarıdaki üç temel seri motorun yanı sıra, armatür voltajı 180V'dir, teknik veriler Tablo 6'da gösterilmiştir ve armatür voltajı 440V'dir.
5Yukarıda listelenen verilere ek olarak,herhangi bir motor herhangi bir spesifikasyona göre diğer gerilim seviyelerine (ancak spesifikasyona göre izin verilen maksimum gerilimi aşmayan) ve karşılık gelen güç ve hızlara çıkarılabilir., ancak ayrı ayrı müzakere edilmelidir.
