TMW Fırçasız AC Senkron Motor Büyük Ölçekli 300r/Dk 10 KV IEC GB

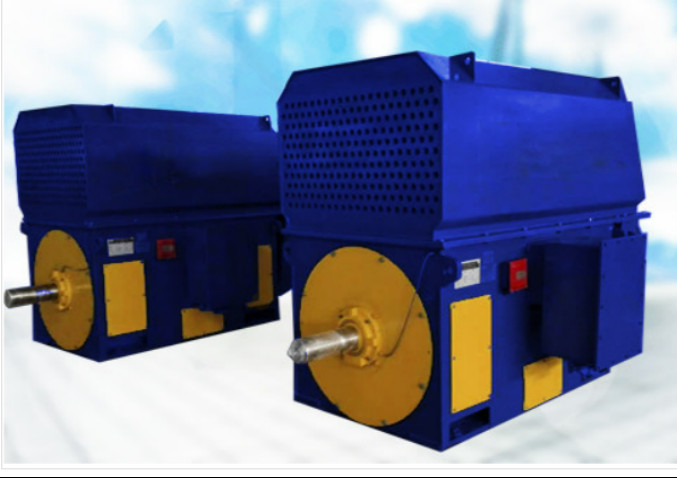

TMW 500-36/2600 10KV Fırçasız Senkron Motor

TDMK (TMW) serisi madencilik tipi büyük ölçekli AC üç fazlı senkron motorlar, JB/T1473-2000 "Madencilik Tipi Büyük Ölçekli Üç Fazlı AC Senkron Motorlar için Teknik Şartlar" gibi ulusal standartlara uygundur. Bu seri motorlar, çelik levha kaynaklı yapıya sahiptir ve havalandırma yöntemi açık doğal havalandırmadır, ayrıca tamamen kapalı hava kanalı havalandırma yöntemine de dönüştürülebilir. Motor ve değirmen, bir kaplin ile bağlanır ve kaplin sadece torku taşır, eksenel ve radyal kuvvetleri taşımaz. Ağır yük altında çalıştırma için uygun olan pnömatik kavramalı bir kaplin kullanılması önerilir. Pedestal kaymalı yataklar genellikle yağ halkası yapısı veya bileşik yağlama (ince yağ istasyonu) yapısı kullanır, bu, belirli yapıya ve yüke bağlıdır. Yatak yuvası, mil akımının oluşmasını önlemek için ortasında yalıtım destek plakası bulunan taban plakasına monte edilir.
Bu seri ürünler, maden bilyalı değirmenleri, çubuk değirmenleri, kömür değirmenleri vb. aktarımında yaygın olarak kullanılmaktadır.

TDMK(TMW) serisi TDMK500-36/2600 10KV motor özellikleri
Motor yataydır.
Silindirik mil uzantısı, diğer çizim formları (kamasız) isteğe bağlıdır.
Plaka kaynaklı taban, isteğe bağlı kutu tipi taban.
Kaymalı yatak (uç kapak tipi veya yuva tipi), bileşik yağlama (veya bileşik yağlama + yüksek basınçlı yağ takviyesi) kullanın.
Kayma halkası, mil uzantısı olmayan uçtaki yatağın dışındadır ve dönen milin ucunda bir enkoder montaj konumu bulunur. Kayma halkası kapağı, uç kapağa sabitlenmiştir.
Mil uzantısı ucundan bakıldığında, ana bağlantı kutusu, ölçüm bağlantı kutusu ve ısıtıcı kabloları makine tabanının sağ tarafında (veya kullanıcı gereksinimlerine göre sol tarafında) bulunur.
Kutu tipi çerçeveye üst (veya yan) kısma bir soğutma fanlı hava-su soğutucu monte edilmiştir.
Montaj taban plakası ve ankraj cıvataları ile, isteğe bağlı montaj taban plakası ve ankraj cıvataları ile, sipariş sözleşmesi özel talimatlar gerektirir.
