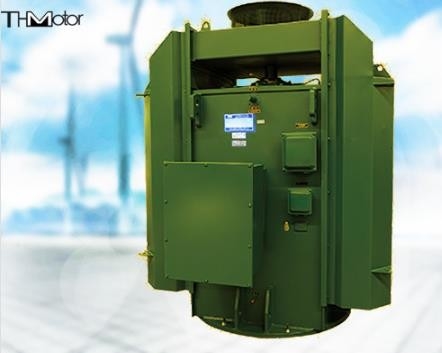

TL Dikey AC Senkron Motorlar 12000kw 3 Hp Su Pompası Motoru IP54

TL Dikey Senkron Motorlar Kanalizasyon Arıtmada Dikey Su Pompalarını Sürüyor

Model Açıklaması
T-------Senkron motor
TK ------- Hava kompresörü için senkron motor
TL------Dikey Senkron Motor
TKK ----- hava-hava soğutuculu senkron motor
TM ----- Bilyalı değirmen için senkron motor
TKS------ hava-su soğutucu senkron motorlu

Yapı açıklaması
Senkron motorların çeşitli yapıları vardır: genel çift yataklı koltuk yapısına ek olarak, tam süspansiyonlu, milsiz, yataksız yataklı yapı, yarım süspansiyon, tek yataklı koltuk yapısı da vardır;hareketli stator yapısı;koruyucu kapaklı kollektör halkası, pozitif Basınçlı havalandırmalı güvenlik yapısı;yuvarlak ve kutu tipi yapılar, rulmanlar çift eksenli itmeye dayanabilir ve ileri ve geri çalışabilir, vb.;kendinden havalandırmalı soğutma, yatay ve dikey kurulum;kayma halkalı ve fırçalı tristörlü uyarma yapısı, Fırçasız uyarma yapıları da vardır.Gerilim seviyeleri 380V, 3kV, 6kV, 10kV vb.'dir. Motor koruma tipi IP00'den IP54'e kadar çeşitli koruma tiplerine sahiptir.
Senkron motorun çerçevesi, uç kapağı ve alt plakasının tamamı çelik plakalardan yapılmıştır.Hem stator hem de yatak, motorun sıcaklığını izleyebilen sıcaklık ölçüm elemanları ile donatılmıştır.Rotor, göze çarpan kutup tipi manyetik kutupları benimser.Fanlar, boyunduruğun her iki ucuna da monte edilmiştir.Soğutma havası her iki uçtaki uç kapaklardan girer, rotor göbeğine girer ve stator radyal havalandırma yuvalarından makine tabanının hava çıkışına kaçar.Soğutma etkisi iyidir.Kanallı, yarım kanallı havalandırmalı, hava-su soğutmalı ve hava-havalı soğutmalı tipleri de vardır;yataklar, uç kapak kaymalı yataklarını, yuva kaymalı yataklarını (basınçlı yağ sirkülasyonlu soğutma) ve uç kapak rulmanlı yataklarını (gresle yağlama, vb.) içerir.

TL serisi dikey senkron motorlar esas olarak çeşitli dikey su pompalarını sürmek için kullanılır ve su koruma, belediye drenaj ve su temini, kanalizasyon arıtma ve diğer alanlarda yaygın olarak kullanılmaktadır.Güneyden Kuzeye Su Yönlendirme Projesi, Yangtze Nehri'nin Huaihe Nehri'ne yönlendirilmesi vb. gibi ulusal kilit geçim projelerinde yaygın olarak kullanılmaktadır. Ayrıca Hindistan, Özbekistan vb.'ye ihraç edilmektedir ve donatılmıştır. su transfer projesinin pompa istasyonunda.
· Yerli lider ürün teknolojisi
·Motor kapasitesi 400kW～40000kW
Kutup sayısı: 12 kutuptan 80 direğe
Hız: 75～500r/dak
Anma gerilimi: 6kV, 10kV, 11kV
