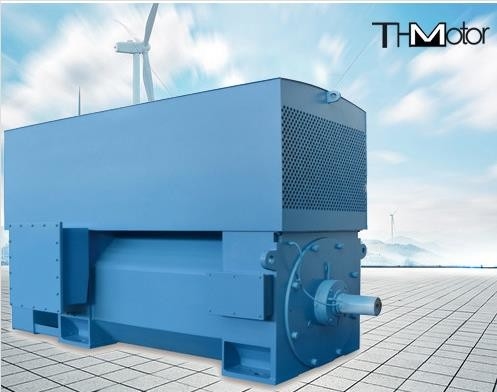

400 - 6000kW Yüksek Gerilim AC Motor IP23 Elektrikli Endüksiyon Motorları

IP23 IP54 IP55 Elektrikli İndüksiyon Yüksek Voltajlı AC Motorları

Ürün genel bakışı

Y. YKS ve YKK serisi orta boylu yüksek gerilimli üç fazlı asinkron motorların güç derecesi, elektrik performansı, kurulum boyutu ve toleransı (çerçeve No.355-630) ulusal standart gb755 dönen motor sınıflandırması ve performansına uygun, Uluslararası Elektroteknik Komisyonu Standartı iec34-1 dönen motor sınıflandırması ve performansı ve makine endüstrisi standartları jb/t7593, jb/t10315.1, jb/t10315.2, vb.

gb4942.1 ve iec34-5 uyarınca, bu motor serisinin kabın koruma derecesi IP23, ipw24,IP44 ve IP54 sırasıyla IP23 motoru, kullanıcı gereksinimlerine göre IP44 (boru havalandırma) haline getirilebilir. Kullanıcıların diğer koruma derecelerine ihtiyaçları varsa, ayrı ayrı verilebilirler.

Bu motor serisinin soğutma yöntemleri, dönen elektrikli makineler için gb/t1993 ve iec34-6 soğutma yöntemlerine göre ic01, ic611 ve ic81w'dir.Ayrı ayrı sağlanabilirler.

Bu motor serisinin yapısı ve kurulum tipi, gb997 ve iec34-7'ye uygun olan IMB3 (ayaklı yatay) 'dir.

1, Organizasyon açıklaması

Motor tabanı çelik levha ile kaynaklanır ve hafif ağırlık ve güçlü sertlik özelliklerine sahip genel kare kutu yapısını benimser.Stator dış basın montaj yapısını benimsiyor, statör sargısı F sınıfı yalıtımı benimser ve uçları sıkı bir şekilde bağlanır.Böylece statör iyi elektrik performansına ve nem geçirmez performansına sahip katı bir bütün haline gelir

İki tür rotor vardır: dökme alüminyum ve bakır şeridi. dökme alüminyum rotoru saf alüminyumdan dökülür.Ve bakır şeridi ve ucunu.

Yüzük güvenilir kaynak işlemini benimsiyor

Motor rulmanı yuvarlama rulmanı veya kaydırma rulmanı olabilir ve rulmanın koruma derecesi IP54'e göre tasarlanmalıdır.yağla yağlanmış ve yağlama ve yağ drenaj cihazları ile donatılmıştır., makineyi durdurmadan yakıt doldurulabilir kaydırma rulmanları durumunda, yağ besleme sistemi genellikle kullanıcı tarafından sağlanır,ve motorun verimliliği, ilgili standartlara göre teknik veri sayfasındaki veriden biraz daha düşüktür. Ana çıkış kutusu Alman DIN standardına göre tasarlanmıştır., ve koruma derecesi IP54'tir. Genellikle motorun sağ tarafına monte edilir (ocağın uzatma ucundan bakılırsa).Sol tarafta da yerleştirilebilir. Olay kutusunun çıkış deliği dört yönde değiştirilebilir: yukarı, aşağı, sol ve sağ Ana çıkış kutusu ayrı bir topraklama cihazı vardır

Motor genel olarak tek şaft uzantısıdır ve şaft uzantısı anahtarı aynı zamanda kullanıcı tarafından istendiği gibi çift şaft uzantısına da yapılabilir.

Kullanıcılar gerekirse, statör sarma ve rulman sıcaklık ölçüm elemanları, yanı sıra kapatmak için nem geçirmez oda ısıtıcıları kurabilir

Ürün özellikleri
