1300KW Yüksek fırın üfleyicisi için büyük senkron motor IEC GB

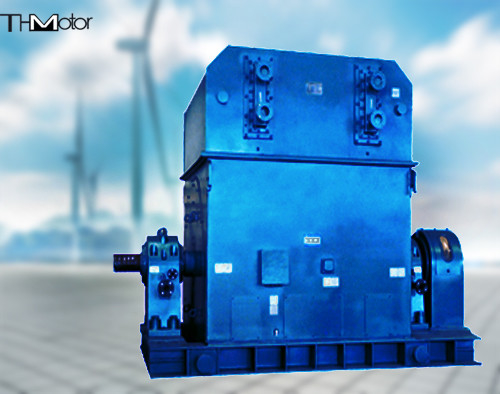

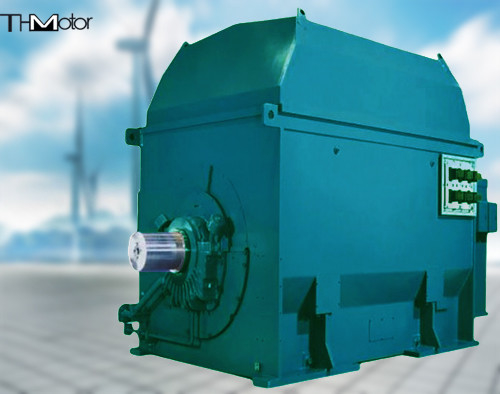

T5000 1300KW Büyük Ölçekli Senkron Motor, Yüksek Fırın Üfleyicisi İçin

Yapısal açıklama
Senkron motorlar çeşitli yapılara sahiptir: genel çift yatak yuvası yapısına ek olarak, tam süspansiyon, şaftsız, yatak yuvasız yapı, yarım süspansiyon, tek yatak yuvası yapısı; hareketli stator yapısı; koruyucu kapaklı kollektör halkası, pozitif Basınç havalandırmalı güvenlik yapısı; yuvarlak ve kutu tipi yapılar, yataklar çift eksenli itmeye dayanabilir ve ileri ve geri çalışabilir, vb.; kendi kendine havalandırma soğutması, yatay ve dikey montaj; kayma halkası ve fırçalı tristör uyarma yapısı, Fırçasız uyarma yapıları da vardır. Gerilim seviyeleri 380V, 3kV, 6kV, 10kV, vb.'dir. Motor koruma tipi, IP00'dan IP54'e kadar çeşitli koruma tiplerine sahiptir.
Senkron motorun çerçevesi, uç kapağı ve alt plakası tamamen çelik plakadan yapılmıştır. Hem stator hem de yatak, motorun sıcaklığını izleyebilen sıcaklık ölçüm elemanları ile donatılmıştır. Rotor, belirgin kutup tipi manyetik kutuplar benimser. Fanlar, boyunduruğun her iki ucuna monte edilmiştir. Soğutma havası, her iki uçtaki uç kapaklardan girer, rotor çekirdeğine girer ve stator radyal havalandırma yuvalarından makine tabanının hava çıkışına kaçar. Soğutma etkisi iyidir. Ayrıca kanal, yarım kanal havalandırma, hava-su soğutma ve hava-hava soğutma tipleri de vardır; yataklar arasında uç kapak kaymalı yataklar, yuva kaymalı yataklar (basınçlı yağ sirkülasyonlu soğutma) ve uç kapak rulmanlı yataklar (gres yağlaması, vb.) bulunur.

Model Açıklaması
T-------Senkron motor
TK-------Hava kompresörü için senkron motor
TL------Dikey Senkron Motor
TKK-----hava-hava soğutuculu senkron motor
TM-----Bilyalı değirmen için senkron motor
TKS------hava-su soğutuculu senkron motor

Bu motor serisi, yüksek verimlilik, büyük senkronizasyon dışı tork, düşük titreşim ve kolay kurulum ve bakım özelliklerine sahip yatay bir yapıya sahiptir. Stator genellikle, vakum basıncı altında F sınıfı VPI çözücü içermeyen boya ile emprenye edilen, böylece statorun iyi yalıtım performansı ve güvenilir mekanik performansa sahip olmasını ve çalıştırma sırasında elektromanyetik kuvvetin etkisine dayanabilmesini sağlayan entegre bir yapıdır. Rotor, belirgin kutup yapısındadır, manyetik kutup demir çekirdeği yüksek kaliteli soğuk haddelenmiş çelik plakadan yapılmıştır ve motorun iyi bir başlangıç performansı ve sönümleme yeteneğine sahip olması için tam sönümleme yapısı benimsenmiştir.
