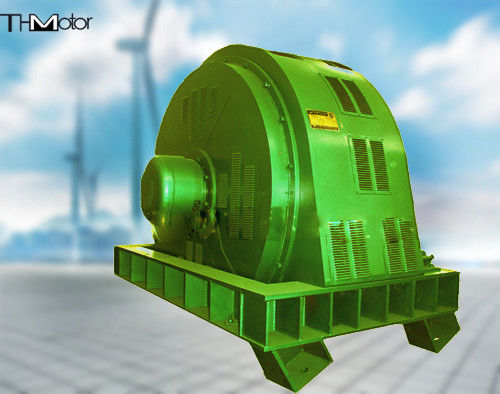

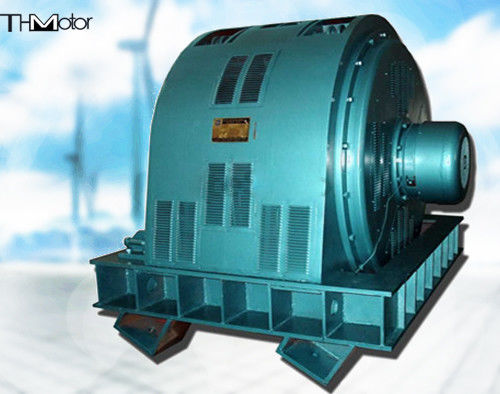

TXZ Büyük Fırçasız Senkron Motor 400-15000kw 3kv-11kv, Madencilik ve Çimento Endüstrisi için Yüksek Kalkış Torku

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	THMotor
Sertifika:	CE
Model numarası:	TDMK400

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 takım
Fiyat:	USD 20000-100000
Ambalaj bilgileri:	denize uygun paketleme
Teslim süresi:	70 gün
Yetenek temini:	100 TAKIM/YIL

İletişim

Detaylı ürün tanımı

Güç Aralığı:	400-15000kw	Gerilim:	3kv-11kv
Hız aralığı:	100, 125, 150, 167, 187.5, 200, 250, 300r/dk	Kutuplar:	60, 48, 40, 36, 32, 30, 24, 20
Sıklık:	50Hz, 60Hz	Soğutma Yöntemi:	IC01, IC37, IC81W
IP Hızı:	IP00, IP20, IP21, IP23, IP44, IP54, IP55	Standart:	IEC, GB
Vurgulamak:	TXZ AC 3ph fırçasız senkron motor , TXZ madencilik değirmen Motoru , TXZ kömür değirmeni Motoru

TXZ AC 3 fazlı fırçasız senkron motor

TXZ, madencilik fabrikaları, kömür fabrikaları, çimento endüstrisi uygulamaları ve önemli başlangıç torkuna ihtiyaç duyan diğer ağır işlevler için tasarlanmış büyük ölçekli AC 3 fazlı fırçasız senkron motor.

Ürün Genel Görünümü

TXZ serisi senkroniz motor, 250 r/min ana hızı ile çalışır ve tipik olarak 30° açıyla monte edilir.Bu motorlar öncelikle drenaj pompalama istasyonları için kullanılır ve koruma dereceleri IP20 ile mevcuttur., IP21 ve IP23.

Yapısal Yapılandırma

Soğutma yöntemi:Motorlar IC81W veya IC91W soğutma sistemleri kullanılarak soğutulur.

Koruma sınıfı:Ana kabuk açık canlı parçalar içerdiğinde, koruma sınıfı IP54'tir. Tüm açık canlı parçaların yalıtılmış olduğu toz geçirmez önlemlere sahip kabuklar için (bükülmeler hariç),Koruma sınıfı IP44 olabilir..

Kurulum yöntemleri

Kullanılabilir kurulum konfigürasyonları, özel kompresör gereksinimlerine uyan IM7311, IM7315, IM7312, IM7317, ve IM7115'i içerir:

IM7311:İki koltuk tipi rulman, bir silindirli asmanın uzantısı, kaldırılmış ayaklarla yatay montaj ve tam taban plaka
IM7315:İki koltuk tipi rulman, bir flens ocağı uzantısı, ayağı yükseltilmiş yatay kurulum ve tam taban plaka
IM7312:İki koltuk tipi rulman, iki silindirli asmanın uzantısı, ayağı yükseltilmiş yatay kurulum ve tam taban plaka
IM7317:İki koltuk tipi rulman, bir flens ocağı uzantısı ve bir silindirli ocağı uzantısı, yükseltilmiş ayaklarla yatay montaj ve tam taban plaka
IM7115:Çapa eklenmesi olmayan uç için bir koltuk rulmanı (yükle paylaşım rulmanı), bir flangeli çapa eklenmesi, kaldırılmış ayaklarla yatay montaj ve tam taban plaka

Farklı soğutma yöntemleri, koruma seviyeleri ve kurulum yöntemleriyle özel konfigürasyonlar, özel kullanıcı gereksinimlerine göre üretilebilir.

Motor İnşaatı

Motor, estetik açıdan hoş görünümlü ve kompakt bir tasarıma sahip kare bir kutu yapısına sahiptir. Ana bileşenler arasında statör, rotor, AC uyarıcı, döner komuta disk,statik uyarma cihazı, bağlantı kutusu, rulmanlar, soğutucu (su sızıntısı koruyucusu ile) ve taban.

Ana motor bağımsız bir boşluk olarak çalışır, AC uyarıcı ve dönen komuta diski, tahrik dışı uç koltuk rulmanı dışında konumlandırılır.Ana motor, motor tabanındaki havalandırma delikleri aracılığıyla soğutma havası ile ısı değişimi yapan bir hava boru sistemi kullanır. Çift şaftlı uzatma sürücüleri için, uyarıcı ve dönen komutatör içten olarak entegre edilebilir. AC uyarıcı, dönen düzleyici diski ve ana rotor koaksiyel olarak bağlanır,Merkezi kurşun deliğinden geçen uyarılma boruları ile.
