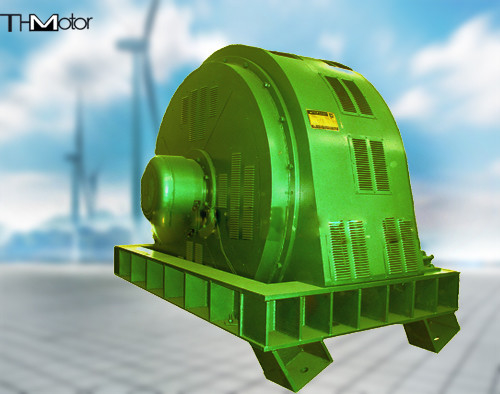

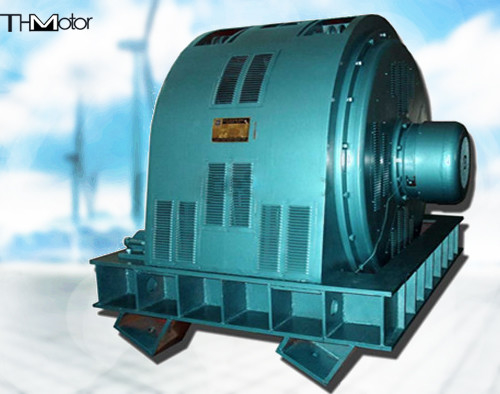

TXZ AC 3ph fırçasız senkron motor

TXZ büyük ölçekli AC 3 fazlı fırçasız Senkron Motor, madencilik değirmeni, kömür değirmeni, çimento endüstrisi, büyük kalkış torku için

Ürüne genel bakış

TXZ serisi senkron motor, ana hızı 250 dev/dak'dır, bu motor serisi 30° açıyla monte edilir, ağırlıklı olarak drenaj pompaj istasyonları için kullanılır, koruma sınıfları temel olarak IP20, IP21, IP23'tür

Yapı tipi
Soğutma yöntemi: Motor IC81W veya IC91W ile soğutulur.
Koruma sınıfı: Senkron motorun ana gövdesinin içinde açıkta kalan canlı parçalar varsa, gövdenin koruma sınıfı IP54'tür. Gövde, toz miktarını azaltmak için toz geçirmez önlemler almışsa, sargılar hariç, gövdenin içindeki tüm açıkta kalan canlı parçalar yalıtılmıştır. Daha sonra motorun ana gövdesinin koruma sınıfı IP44 olabilir.

Montaj yöntemi: Kompresörün eşleşme gereksinimlerine göre, motorun temel yapısı ve montaj yöntemi IM7311, IM7315, IM7312, IM7317, IM7115 vb. olarak yapılabilir, bunlar arasında:
a) IM7311—iki yatak tipi, bir silindirik mil uzantısı, yatay montaj, yükseltilmiş ayaklar ve bütün bir taban plakası;
b) IM7315—iki yatak tipi, bir flanşlı mil uzantısı, yatay montaj, yükseltilmiş ayaklar ve bütün bir taban plakası;
c) IM7312—iki yatak tipi, iki silindirik mil uzantısı, yatay montaj, yükseltilmiş ayaklar ve bütün bir taban plakası;
d) IM7317—iki yatak tipi, bir ucu flanşlı mil uzantısı, diğer ucu silindirik mil uzantısı, yatay olarak monte edilmiş, ayaklar yükseltilmiş ve bütün bir taban plakası vardır;
e) IM7115—Mil uzantısı olmayan uç için bir yatak (uzantı ucu yük ile bir yatağı paylaşır), bir flanşlı mil uzantısı, yatay montaj, yükseltilmiş ayaklar ve bütün bir taban plakası.

Farklı soğutma yöntemlerine, koruma seviyelerine ve montaj yöntemlerine sahip motorlar da kullanıcı gereksinimlerine göre yapılabilir.

Motorun genel yapısı, güzel görünüşlü ve kompakt yapılı, kare bir kutu yapısıdır. Stator, rotor, AC uyarıcı, dönen komütasyon diski, statik uyarma cihazı, bağlantı kutusu, yatak, soğutucu (su kaçağı koruyucusu dahil), taban vb. içerir. Ana motor bağımsız bir boşluktur, AC uyarıcı ve dönen komütasyon diski, tahrik etmeyen uç yatak yatağının dışında bulunur ve ana motor, motorun tabanında bırakılan havalandırma deliklerinden motorun arka ucundaki soğutma havası ile değiştirilen bir hava kanalı sistemi kullanır. ısı. Motor çift mil uzantısı ile tahrik edilirse, uyarıcı ve dönen komütatör yerleşik olabilir. AC uyarıcı, dönen redresör diski ve ana motorun rotoru eş eksenli olarak bağlanır ve uyarma kablosu, milin merkezi kurşun deliğinden rotorun içinden geçer.
