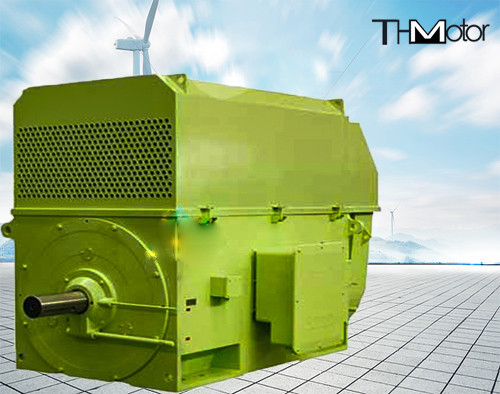

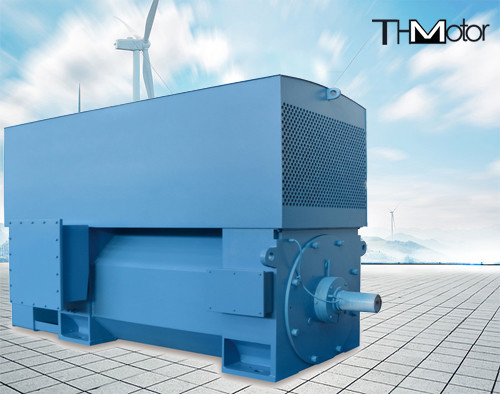

400kw ila 6000kw IP23 IP54 IP55 Elektrikli İndüksiyon Yüksek Gerilim AC Motorlar, Haddeleme Çelikleri İçin

Ykk Serisi IP23 IP54 IP55 Yüksek Gerilim AC Motor indüksiyon motoru Çelik haddeleme için

Ürüne Genel Bakış

Y. YKS ve YKK serisi orta boy yüksek gerilim üç fazlı asenkron motorların (kasa No. 355-630) güç sınıfı, elektriksel performansı, montaj boyutu ve toleransı, ulusal standart gb755 dönen motor derecelendirmesi ve performansı, Uluslararası Elektroteknik Komisyonu Standardı iec34-1 dönen motor derecelendirmesi ve performansı ve makine endüstrisi standartları jb/t7593, jb/t10315.1, jb/t10315.2 vb. ile uyumludur.

Gb4942.1 ve iec34-5'e göre, bu motor serisinin muhafaza koruma sınıfı sırasıyla IP23, ipw24, IP44 ve IP54'ü içerir. IP23 motor, kullanıcı gereksinimlerine göre IP44 (boru havalandırması) olarak yapılabilir. Kullanıcıların başka koruma sınıflarına ihtiyacı varsa, ayrı olarak tedarik edilebilirler.

Bu motor serisinin soğutma yöntemleri, gb/t1993 ve iec34-6 dönen elektrik makineleri için soğutma yöntemlerine göre ic01, ic611 ve ic81w'dir. Kullanıcıların başka soğutma yöntemlerine ihtiyacı varsa, ayrı olarak tedarik edilebilirler.

Bu motor serisinin yapısı ve montaj tipi IMB3 (ayaklı yatay) olup, gb997 ve iec34-7'ye uygundur.

1, Organizasyon açıklaması

Motor tabanı çelik levhadan kaynaklanmıştır ve hafiflik ve güçlü rijitlik özelliklerine sahip genel kare kutu yapısını benimser.

Stator, harici pres montaj yapısını benimser, stator sargısı F sınıfı yalıtım kullanır ve uçlar sıkıca bağlanır. Tüm stator, iyi elektriksel performansa ve neme dayanıklı performansa sahip katı bir bütün haline gelmesi için vakum basınç emprenye çözücü içermeyen boya (VPI) işlemini benimser.

İki tür rotor vardır: dökme alüminyum ve bakır şerit. Dökme alüminyum rotor saf alüminyumdan dökülür. Bakır şerit rotor, bakır şerit ile oluğa kama şeklinde yerleştirilir ve bakır şerit ve uç

Halka güvenilir kaynak işlemini benimser.

Motor yatağı, rulman veya kaymalı yatak olabilir ve yatak koruma sınıfı IP54'e göre tasarlanmalıdır. Rulman yatağı ise, gres yağı ile yağlanır ve yağlama ve yağ boşaltma cihazları ile donatılır, bu da makineyi durdurmadan yakıt ikmali yapılabilir. Kaymalı yatak durumunda, yağ besleme sistemi genellikle kullanıcı tarafından sağlanır ve motorun verimliliği, ilgili standartlara göre teknik veri sayfasındakinden biraz daha düşüktür. Ana çıkış kutusu, Alman DIN standardına göre tasarlanmıştır ve koruma sınıfı IP54'tür. Genellikle motorun sağ tarafına monte edilir (mil uzantı ucundan bakıldığında). Kullanıcının gereksinimlerine göre, sola da monte edilebilir. Oluşum kutusunun çıkış deliği dört yönde değiştirilebilir: yukarı, aşağı, sol ve sağ. Ana çıkış kutusunda ayrı bir topraklama cihazı bulunmaktadır.

Motor genellikle tek mil uzantısıdır ve mil uzantı anahtarı düz anahtardır, ayrıca kullanıcının istediği gibi çift mil uzantısı olarak da yapılabilir.

Kullanıcıların ihtiyacı olması halinde, stator sargısı ve yatak sıcaklığı ölçüm elemanlarının yanı sıra kapatma için neme dayanıklı uzay ısıtıcıları takabilirler.
