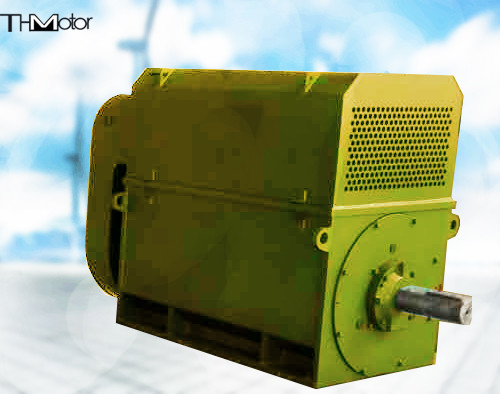

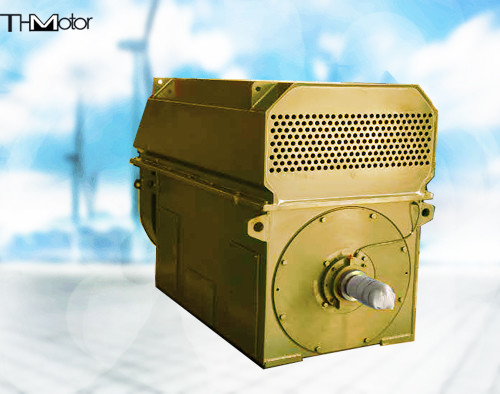

IEC GB TDMK Büyük Senkron Motor

TDMK(TM) serisi TDMK600-32/2150 10KV motor

Ürün genel bakışı

Motor yatay.
Silindirsel şaft uzantısı, diğer çizim biçimleri (kilitsiz) isteğe bağlıdır.
Plaka kaynak tabanı, isteğe bağlı kutu tipi taban.
Kaydırma rulmanı (son kapak tipi veya koltuk tipi), karışık yağlama (veya karışık yağlama + yüksek basınçlı yağ üstü) kullanın.
Kaydırma halkaları, asmanın dışındaki uzatma ucunda yataktan dışarıda yer almaktadır ve dönen asmanın ucunda bir kodlayıcı montaj pozisyonu vardır.Kaydırma halka kapağı son kapağa sabitlenir.
Ana bağlantı kutusu, ölçüm bağlantı kutusu,ve ısıtıcı kablolar makine tabanının sağ tarafında (veya kullanıcı gereksinimlerine göre sol tarafında) bulunur.
Soğutma fanı olan bir hava-su soğutucu, kutu tipi çerçevenin üstüne (veya yanına) monte edilir.
Montaj alt plaka ve demir vidaları ile, montaj alt plaka ve demir vidaları ile isteğe bağlı olarak, sipariş sözleşmesine özel talimatlar gereklidir.

TDMK(TM) serisi TDMK500-36/2600 10KV motor parametrelerinin açıklaması
(1) Motorun nominal parametreleri, S1 çalışma sistemine dayanan sürekli parametrelerdir.
(2) İsimlendirilmiş voltaj: ortak voltaj seviyeleri 600V, 690V, 1200V, 1650V, 3150V, 3300V, 6600V, 10000V;
(3) İsimlendirilmiş frekans: 50Hz veya 60Hz,
(4) Mutlak yeşil sınıf: F sınıfı.
(5) İsimlendirilmiş güç faktörü: 0.9 (lider)
(6) Motorun standart sıcaklık ölçüm noktaları şu şekilde yapılandırılmıştır:
1Stator sarmalama sıcaklığı ölçüm unsuru pt100, her faz için 2, toplamda 6;
2. rulman ölçüm ve kaldırma elemanı pt100, her biri 1 ön ve arka rulman,
(7) Kapatma ısıtıcısının nominal voltajı 380V, 220V seçilebilir,
(8) Adli voltajda adım çıkış tork ve nominal tork oranının değeri: 1.6
Rütbeli gerilimde durma tork ve nominal tork arasındaki oranın değeri: 0.6
Çekim torkunun nominal gerilimdeki nominal tork ile oranı: 0.6
Kilitlenmiş rotor akımının, nominal voltajdaki nominal akımla oranı: 6.5.
