50hz 5000kw Yüksek Gerilim Elektrik Motorları

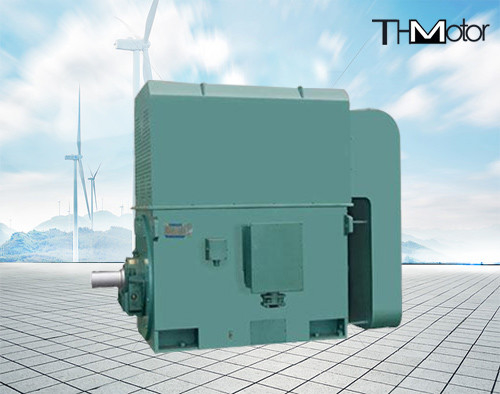

Yk5000-2 Yüksek Hızlı Motor 50hz 5000kw 10kv Yüksek Gerilim Elektrik Motorları

Ürüne Genel Bakış

YK serisi yüksek hızlı yüksek gerilim motorları, büyük üç fazlı asenkron motorlardır. Çalışma ortam sıcaklığı 0°C~40°C'dir ve rakım 90%'i geçmez. Motor sargısının izolasyon sınıfı F sınıfıdır. Çeşitli koşullarda güvenilir performans. Sargılar VPI vakumunda emdirilir ve uzun bir hizmet ömrüne sahiptir. Motorun izin verilen sıcaklık artışı 80K'dir.
Motorun iki mil uzantı ucu vardır ve destekleyici makineleri sürmek için her iki uç da kullanılabilir. Motorun bir ucundaki yatak ile taban plakası arasında mutlak bir akım oluşur.
Bu seri ürünler, yüksek verimlilik ve enerji tasarrufu, düşük gürültü, düşük titreşim, güvenilir çalışma ve kolay kullanım, kurulum ve bakım ile zarif malzemelerden yapılmış ve iyi üretilmiştir.

2 Model açıklaması
Motor modeli üç bölümden oluşur: ürün kodu, özellik kodu ve çevre kodu. Ürün kodu, motor serisi kodu ile temsil edilir ve anlamları aşağıdaki gibidir:
YK-büyük yüksek hızlı yüksek gerilim üç fazlı asenkron motor.
Şartname kodu, güç, kutup sayısı ve stator zımbalama parçalarının dış çapından oluşur.

3 Yapı Açıklaması
Motor, uluslararası popüler kutu tipi yapıyı benimser, taban ve uç kapak, iyi sertlik ve hafiflik ile çelik plakalarla kaynaklanır. Koruyucu kapağı (veya soğutucuyu) çıkardıktan sonra, motorun içini gözlemleyebilir ve erişebilirsiniz, bu da motorun kurulumu ve bakımı için uygundur.
Stator, harici bir geçme yapısı benimser. Stator sargısı, F Sınıfı yalıtım malzemesi ve anti-korona malzemesinden yapılmıştır ve sargı ucu, sağlam ve güvenilir olan özel bir bağlama işlemi ile sabitlenir. Tüm stator, vakum basınçlı emprenye F Sınıfı çözücü içermeyen boya (VPI) ile işlenir. Sonuç olarak, motor mükemmel ve güvenilir yalıtım performansı ve neme dayanıklı ve darbeye dayanıklı yeteneklere sahiptir.
Bu motor serisi, koltuk tipi kaymalı yatakları benimser ve motorun bir montaj tabanı vardır. Temel tipinin koruma seviyesi IP23, IP44, IP54'tür. Örneğin, motor daha yüksek bir koruma seviyesine sahip olduğunda, yatağın koruma seviyesi de artırılır. Genellikle basınçlı sirkülasyon yağlaması benimsenir ve kullanıcıların şirketimiz tarafından sağlanan yatak yağı miktarına göre ince bir yağ istasyonu yapılandırması gerekir.
Rotor fanı, yüksek verimli, düşük gürültülü bir eksenel akış fanı benimser. Fan havalandırması yönlü olduğundan, motorun belirtilen yönde dönmesi gerekir ve tersine çevrilemez.
Ana bağlantı kutusu, sızdırmaz bir yapıdır ve koruma seviyesi IP54'tür. Bu motor serisi, aynı boyutta 2 silindirik mil uzantısı ile tasarlanmıştır ve kullanıcı, iletim ucu olarak herhangi bir mil uzantısını seçebilir.

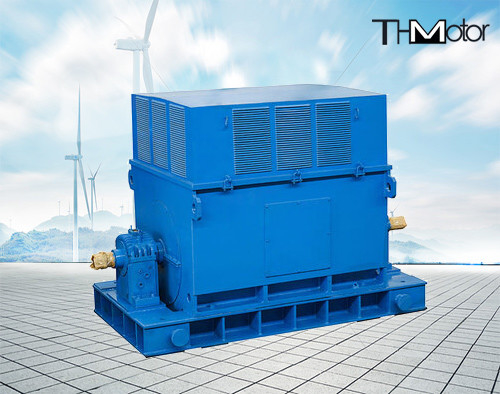

Her motor serisi
